... bitte "surfen" Sie im Schaltbild ... oder
zu den Seiten

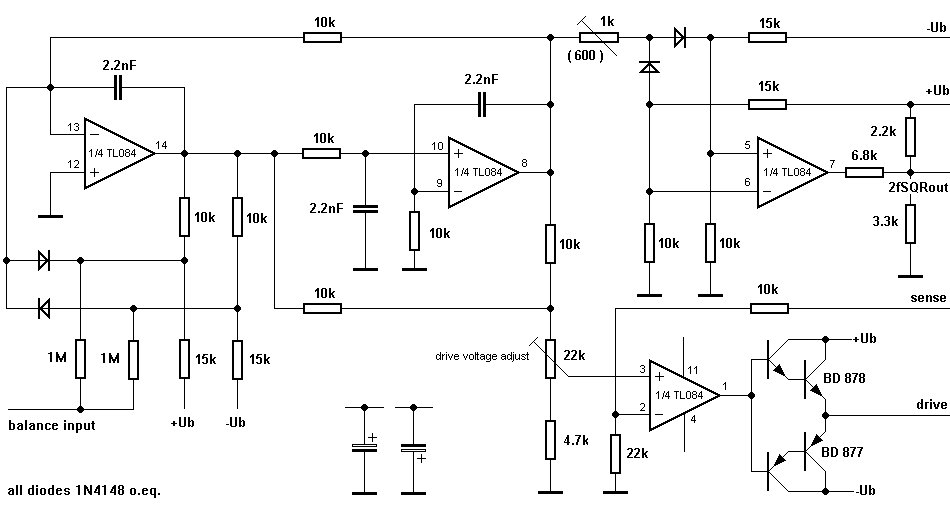

die Begrenzung der Amplitude erfolgt über ein Dioden/Widerstandsnetzwerk
bildet zusammen mit dem invertierenden Integrator den SIN/COS-Generator
Leistungsverstärker zur Erregung der FLUXGATE-Primärspule
auf der Basis eines Fensterdiskriminators
... bitte "surfen" Sie im Schaltbild ... oder
zu den Seiten

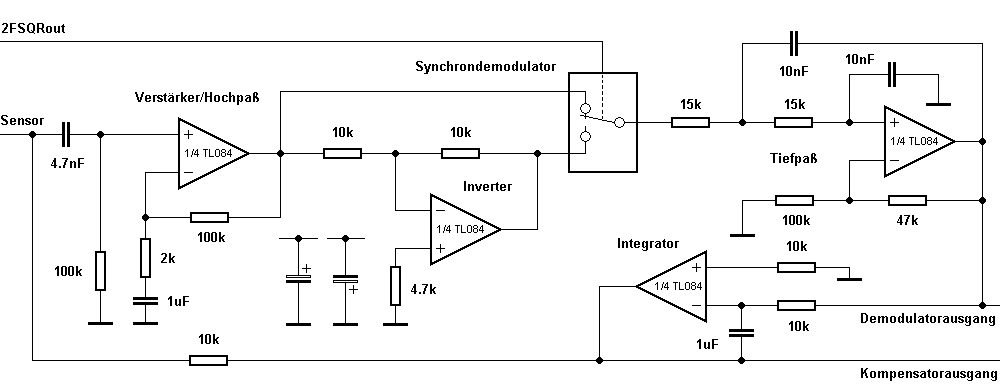

Abkopplung des DC-Anteils (Kompensator) und Verstärkung der Sättigungsspitzen
Phasenempfindliche Gleichrichtung der Sättigungsspitzen
Fehlerintegrator - sein Ausgang liefert das Kompensationssignal
... bitte "surfen" Sie im Schaltbild ... oder
zu den Seiten
Neu: erste Bilder vom Fluxgate (Erregerwicklung), dem Versuchsaufbau und den Signalen auf dem Oszilloskop
diese Seite wurde erstellt am 10.09.2000 und letztmals editiert am: 25.02.2001
